ŚRUBY

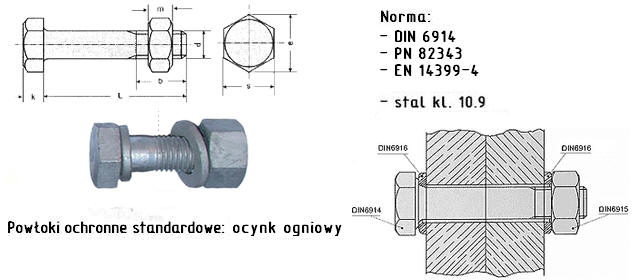

Śruba z łbem sześciokątnym do połączeń sprężanych HV DIN 6914
| Rozmiar gwintu | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M36 | |
| b | 1) | 21 | 26 | 31 | 32 | 34 | 37 | 40 | 48 |
| 2) | 23 | 28 | 33 | 34 | 37 | 39 | 42 | 50 | |
| c | min | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
| max | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
| e min | 23.91 | 29.56 | 35.03 | 39.55 | 45.20 | 50.85 | 55.37 | 66.44 | |
| k | 8 | 10 | 13 | 14 | 15 | 17 | 19 | 23 | |
| s | 22 | 27 | 32 | 36 | 41 | 46 | 50 | 60 | |
Nośność na rozciąganie
|
|
|
M12 |
M16 |
M20 |
M24 |
M30 |
|||||
|
Klasa |
|
H |
HZ |
H |
HZ |
H |
HZ |
H |
HZ |
H |
HZ |
|
10.9 |
kN |
30.5 |
40.0 |
70.0 |
80.0 |
112.0 |
128.0 |
154.0 |
176.0 |
245.0 |
280.0 |
Nośność na ścinanie
|
|
|
M12 |
M16 |
M20 |
M24 |
M30 |
|||||
|
Klasa |
|
H |
HZ |
H |
HZ |
H |
HZ |
H |
HZ |
H |
HZ |
|
10.9 |
kN |
27.0 |
30.5 |
48.5 |
54.5 |
75.5 |
85.0 |
108.5 |
122.0 |
169.5 |
191.0 |
• Powiększona łeb śruby - w porównaniu ze śrubami maszynowymi,
• Długość gwintu śruby niezależna od jej długości - w każdym z dwu zakresów długości dla każdej ze średnic,
• Wytrzymałość materiału - śruby klasy 10.9
• Zabezpieczenie przed korozją przez cynkowanie ogniowe,
• Grubość warstwy cynku - 50 do 70 m,
• Gwint śrub po ocynkowaniu jest nadwymiarowy,
