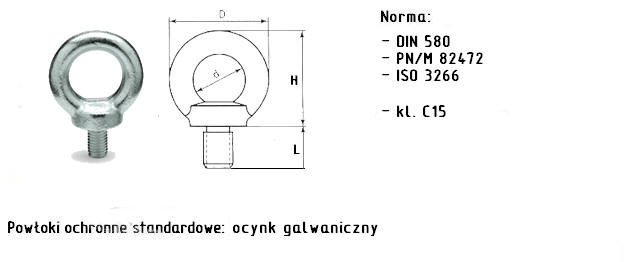

Śruba z uchem DIN 580



Tabela rozmarów śrub z uchem (wg DIN 580) - [kg/1 sztuki]

Rozmiar D d H L Masa/szt Obciąż. znamion. Obciąż. zrywające
6 mm 36 20 36 13 0.0462 70 560
8 mm 36 20 36 13 0.0498 140 1 120
10 mm 45 25 45 17 0.1004 230 1 840
12 mm 54 30 53 20.5 0.1640 340 2 720
14 mm 63 35 62 27 0.2706 490 3 920
16 mm 63 35 62 27 0.2893 700 5 600
18 mm 72 40 71 30 0.4332 1 000 8 000
20 mm 72 40 71 30 0.4436 1 200 9 600
22 mm 90 50 90 36 0.8108 1 500 12 000
24 mm 90 50 90 36 0.8642 1 800 14 400
27 mm 96 53 97 41 1.2212 2 500 15 000
30 mm 108 60 109 45 1.5066 3 600 21 600
