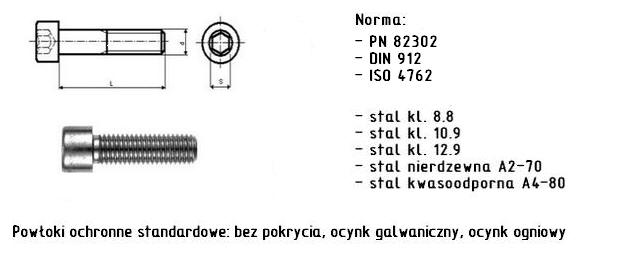

Śruba imbusowa z łbem walcowym z gniazdem sześciokątnym



Tabela przeliczników wagowych śrub z łbem walcowym (wg DIN 912) - [kg/1000 sztuk]

Długość/Wymiar M 4 M5 M 6 M 8 M 10 M 12 M 14 M 16
8 1,65 2,45
10 1,8 2,7 4,7
12 1,95 2,95 5,07 10,9
14 2,1 3,2 5,44 11,5 19,9
16 2,25 3,45 5,81 12,1 20,9
20 2,65 4,01 6,55 13,3 22,9 32,1
25 3,15 4,78 7,59 15 25,4 35,6 48 71,2
30 3,65 5,54 8,7 16,8 27,9 39,1 53 77,8
35 4,15 6,3 9,81 18,6 31 42,9 58 84,4
40 4,65 7,06 10,9 20,4 34,1 47,3 63 91
45 5,15 7,84 12 22,2 37,2 51,7 69 97,6
50 5,65 8,62 13,1 24 40,3 56,1 75 106
55   9,4 14,2 25,8 43,4 60,5 81 114
60   10,2 15,3 27,6 46,5 64,9 87 122
65     16,5 29,4 49,6 69,3 93 130
70     17,6 31,2 52,7 73,7 99 138
75     18,7 33 55,8 78,1 105 146
80     19,8 34,8 58,9 82,5 111 154
90     22 38,4 65,1 91,3 123 170
100     24,2 42 71,3 100 135 186
110     26,4   77,5 109 147 202
120     28,6   83,7 118 159 218
130             171 234
140             183 250
150               266
160               282



Długość/Wymiar M 18 M 20 M 22 M 24 M 27 M 30 M 33 M 36
30 107 128
35 117 139 201
40 127 150 216 255 308
45 137 161 231 273 330 497
50 147 172 246 291 352 525 620
55 157 183 261 309 374 552 655 870
60 167 195 276 327 396 580 690 910
65 177 207 291 345 418 607 725 950
70 187 220 306 363 440 635 760 990
75 197 232 321 381 462 662 795 1030
80 207 244 336 399 484 690 830 1070
90 227 269 366 435 529 745 900 1150
100 247 294 396 471 574 800 970 1230
110 267 319 426 506 619 855 1040 1310
120 287 344 456 542 664 910 1110 1390
130 307 369 486 578 709 965 1180 1470
140 327 394 516 614 754 1020 1250 1550
150 347 419 546 650 799 1075 1320 1630
160 367 444 576 686 844 1130 1390 1710
170   469 606 722 889 1185 1460 1790
180   494 636 758 934 1240 1530 1870
190   519 666 794 979 1295 1600 1950
200   544 696 830 1024 1350 1670 2030
